Máquina multifunción especial para mecanizado de piezas de carburo
Proyecto 3250
Proyecto de máquina herramienta desarrollado a medida para el mecanizado de piezas de carburo y otros materiales de baja dureza, que requiere una combinación de operaciones de fresado y torneado sobre un mismo equipo.

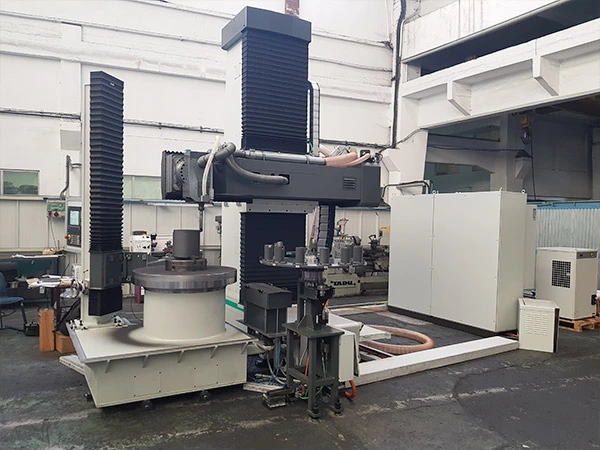

Esta máquina especial cuenta con 4 ejes de movimiento continuo (X, Y, Z, C) y un eje A posicionable automáticamente, lo que permite trabajar de forma flexible tanto en mecanizado rotativo (modo torno) como en fresado.

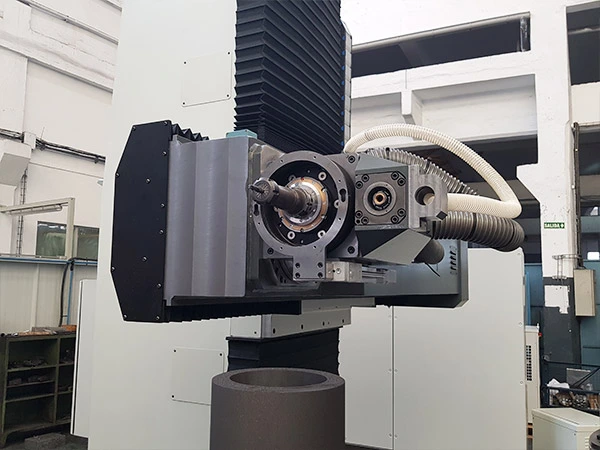

En modo torneado, el plato gira como eje C; mientas que en modo fresado, la máquina incorpora un electromandrino posicionable (eje A) que permite cambiar entre herramientas de fresado y torneado mediante un único cabezal.
El proyecto integra además varios sistemas complementarios que optimizan la productividad y garantizan el control de calidad, cambiador automático de herramientas, sistema de aspiración de polvo generado durante el mecanizado y sistema de medición tanto para herramientas de fresado como de torneado.
Producto 3250 – Máquinas especiales a medida
Características técnicas
| Ø pieza máx. | 900 mm |
| Ø plato | Ø plato 1000 mm |
| Peso máx. | 1800 kg |
| RPM máx. plato | 300 rpm |
| Potencia de torneado | 37 kW |
| Recorrido eje «X» | 1010 mm |
| Recorrido eje «Y» | 825 mm |
| Recorrido eje «Z» | 2000 mm |
| Recorrido cabezal eje «A» | +60º / -90º |
| Potencia de fresado | 30 kW |
| Velocidad eje «X» | 24 m/min. |
| Velocidad eje «Y» | 24 m/min. |
| Velocidad eje «Z» | 24 m/min. |
Accesorios

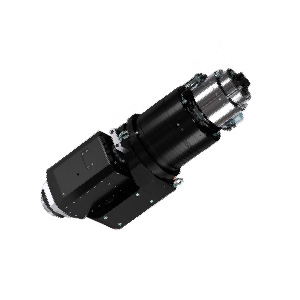

Cabezal HSD-ES505

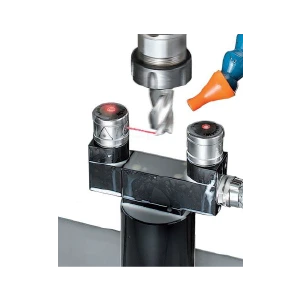

Medidor herramienta

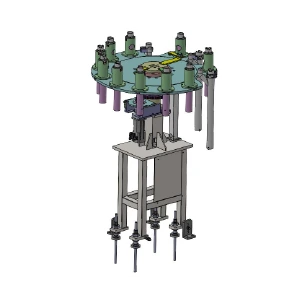

Almacén de herramientas
Número de herramientas: 12 htas.
Tipos de herramientas: HSK-A63
