QUALITAS M
Versatilidad y potencia para mecanizado multifunción
La QUALITAS M es el modelo intermedio de nuestra gama de tornos verticales multifunción. Está pensada para el mecanizado de piezas de tamaño medio que requieren operaciones combinadas de torneado, fresado, taladrado, roscado y rectificado.
Ideal para empresas que necesitan una máquina versátil y diseñada para afrontar procesos de producción exigentes.
Aplicaciones:
Aplicaciones:
|
|
|
|
|
|
|
|
|

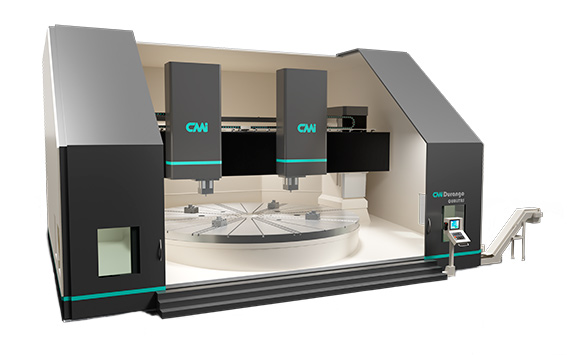

Torno vertical multifunción QUALITAS M
Características técnicas
| ø pieza máx. (mm) | 4500 | 5000 | 5500 | 6100 | 6600 |
| ø plato (mm) | 4000 | 4500 | 5000 | 5500 | 6000 |
| Peso máx. (Tn) | 80 | 80 | 100 | 120 | 150 |
| RPM máx. plato | 118rpm | 100rpm | 95rpm | 78rpm | 75rpm |
| Potencia de torneado (kW) | 110 | 110 | 110 | 142 | 142 |
| Desplazamiento vertical travesaño «W» (mm.) – (Opcional) | 1000/2000 | ||||
| Recorrido de eje «Z» (mm.) | 1200/1500/2000 | ||||
| Sección Ram (mm.) | 400×400(eje Z: 1200) | 500×500 (eje Z: 1500/2000) | |||
| Potencia de fresado (kW) | 20-65kW | ||||
| Velocidad de fresado (rpm) | 2000-6000rpm | ||||
| Velocidad eje «X» (mm/min.) | 10/15 m/min. | ||||
| Velocidad eje «Z» (mm/min.) | 10/15 m/min. |
Cabezales

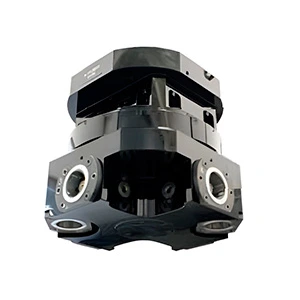

Cabezal porta-herramientas

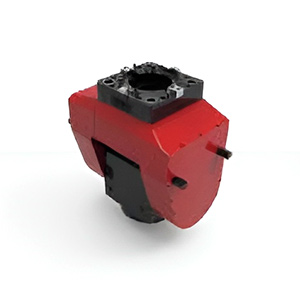

Cabezal Fork

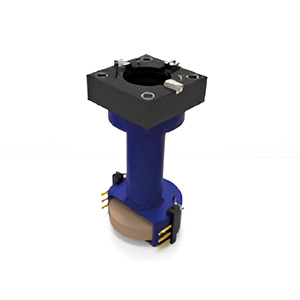

Cabezal rectificado

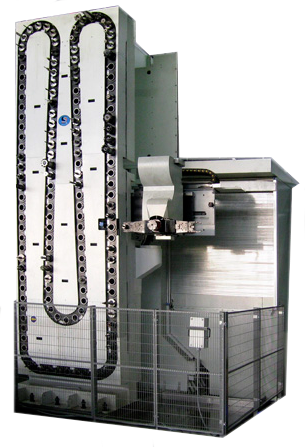

Almacén de herramientas
| Número de herramientas | 40/60/80/100 |
| Peso herramientas soportable | 20kg. / 35kg. |
| Tipos de herramientas | ISO 50/60
HSK-63/80/100… CAPTO C-6/-8/-10… |
Cambiador de cabezales HTA. y pieza

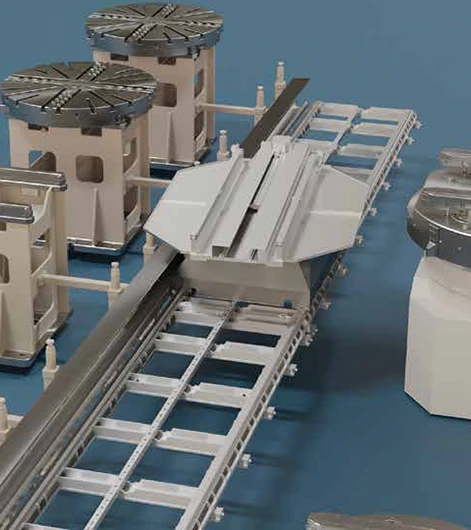

Cambiador Pallet

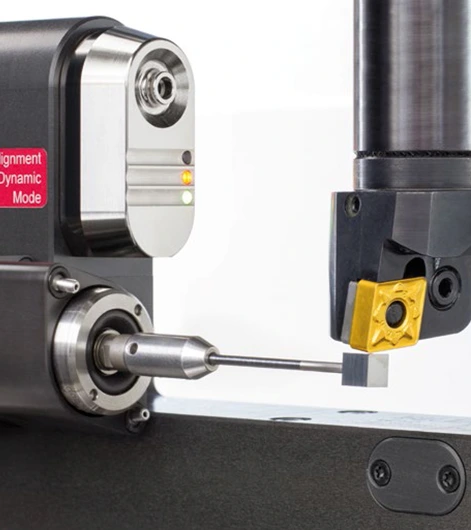

Medidor
